ATX，英文全称：Advanced Technology Extended，是一种由Intel公司在1995年公布的PC机主板结构规范。
1.颜色定义
| 颜色 | 电压/信号 | 20针脚位置 | 24针脚位置 | 主要用途 |
|---|---|---|---|---|
| 黑色 | GND（地线） | 3、5、7、13、15、16、17 | 3、5、7、15、17、18、19、24 | 公共参考地，所有电压的回路 |
| 橙色 | +3.3V | 1、2、11 | 1、2、12、13 | 内存、芯片组等低压供电 |
| 红色 | +5V | 4、6、19、20 | 4、6、21、22、23 | 主板、接口、逻辑电路供电 |
| 黄色 | +12V | 10 | 10、11 | 硬盘/光驱电机、风扇、显卡等高功率设备 |
| 蓝色 | -12V | 12 | 14 | 串口等少量逻辑电平供电 |
| 白色 | -5V（旧标准） | 18（ATX早期版本） | 已取消 | 老式ISA总线逻辑电平（现代已取消） |
| 绿色 | PS-ON | 14 | 16 | 电源开关控制信号（低电平启动） |
| 紫色 | +5VSB | 9 | 9 | 待机电源（WOL、USB待机供电等） |
| 灰色 | PWR_OK | 8 | 8 | 电源正常信号（高电平表示输出稳定） |
2.启动方法
当PS-ON(14号针)与GND短接时，PS-ON信号被拉低（低于约 1V），电源就会启动；断开时则关闭。
| 接口类型 | PS-ON针脚位置 | 颜色 | 功能 |
|---|---|---|---|
| 20针 | 第14针 | 绿色 | 电源开关控制 |
| 24针 | 第16针 | 绿色 | 电源开关控制 |
| 任意针脚 | 多个 | 黑色 | 地线（GND） |
3.ATX电源有20针和24针两种:
1. 20针接口定义
| Pin | Name | Description |
|---|---|---|
| 1 | 3.3V | 提供 +3.3V 电源 |
| 2 | 3.3V | 提供 +3.3V 电源 |
| 3 | GND | 接地 |
| 4 | 5V | 提供 +5V 电源 |
| 5 | GND | 接地 |
| 6 | 5V | 提供 +5V 电源 |
| 7 | GND | 接地 |
| 8 | PWR_OK | Power OK，指示电源正常工作 |
| 9 | 5VSB | 提供 +5V Stand by 电源，供电源启动电路用 |
| 10 | 12V | 提供 +12V 电源 |
| 11 | 12V | 提供 +12V 电源 |
| 12 | 3.3V | 提供 +3.3V 电源 |
| 13 | 3.3V | 提供 +3.3V 电源 |
| 14 | -12V | 提供 -12V 电源 |
| 15 | GND | 接地 |
| 16 | PS-ON | 电源启动信号，低电平—电源开启，高电平—电源关闭 |
| 17 | GND | 接地 |
| 18 | GND | 接地 |
| 19 | GND | 接地 |
| 20 | -5V | 提供 -5V 电源 |
2. 24针接口定义
| Pin | Name | Pin | Name |
|---|---|---|---|
| 1 | +3.3V | 13 | +3.3V |
| 2 | +3.3V | 14 | -12V |
| 3 | 地线 | 15 | 地线 |
| 4 | +5V | 16 | PS-ON#（电源供应远程开关） |
| 5 | 地线 | 17 | 地线 |
| 6 | +5V | 18 | 地线 |
| 7 | 地线 | 19 | 地线 |
| 8 | PWRGD（供电良好） | 20 | 无连接 |
| 9 | +5V（待机） | 21 | +5V |
| 10 | +12V | 22 | +5V |
| 11 | +12V | 23 | +5V |
| 12 | 2×12连接器侦察 | 24 | 地线 |

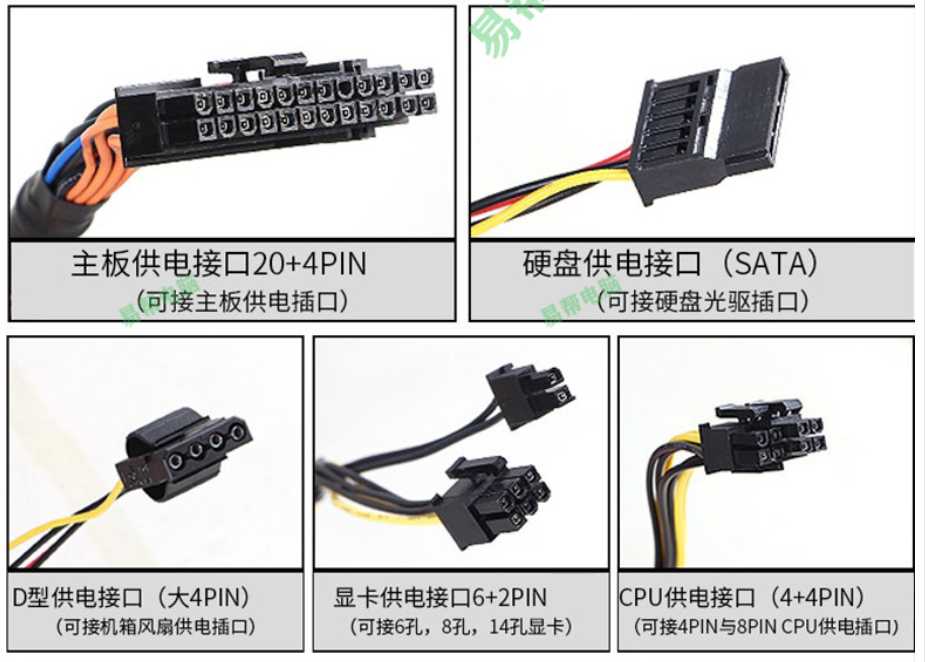

常见接口
